Ацетабулярный индекс тазобедренных суставов норма. Виды (типы) дисплазии тазобедренных суставов

Ацетабулярный индекс тазобедренных суставов норма. Виды (типы) дисплазии тазобедренных суставов

Как и любое заболевание, дисплазия тазобедренного сустава подразделяется на разные степени тяжести. Различают несколько разновидностей дисплазии тазобедренного сустава: ацетабулярная дисплазия суставов — патологии вертлужной впадины, недоразвитие суставов на бедренной кости (её проксимального отдела), ротационные дисплазии суставов — неправильное расположение костей.

Если отмечаются единичные случаи выскальзывания сустава из плоскости вертлужной впадины, то такая умеренная нестабильность со временем, как правило, проходит. Подвывихи и вывихи относятся к более тяжёлым состояниям дисплазии тазобедренных суставов.

Стадии тазобедренной дисплазии у новорождённых

• Предвывих — незначительные нарушения в развитии сустава без его смещения. В этом случае на ультразвуковом исследовании видны только изменения вертлужной впадины.
• Подвывих — когда головка бедра частично покидает вертлужную впадину.
• Вывих — самая тяжёлая форма дисплазии суставов, когда головка бедра полностью выходит за границы вертлужной впадины, образовавшаяся пустота вскоре заполняется соединительной тканью. Поэтому вправлять вывих необходимо как можно быстрее, дальше это будет сделать гораздо сложнее.

Дисплазия у новорождённых

У новорождённых очень нежные и эластичные связки, которые не могут правильно зафиксировать травмированный сустав в вертлужной впадине. Кроме того, сама суставная впадина по форме более плоская, чем у взрослого, что нередко становится причиной окончательного сдвижения бедренной кости в верхнее положение, в результате чего и получается тазобедренная дисплазия.

Основная статья про дисплазию у новорожденных находится здесь.

Дисплазия у детей

В России до 5% детей рождается с дисплазией суставов, преимущественно это девочки. Неправильное или несвоевременное лечение заболевания может сказаться после взросления ребёнка: походка, осанка, проблемы с опорно-двигательным аппаратом.

Явных причин, вызывающих тазобедренную дисплазию, до сих пор не выявлено. Исследования показывают, что болезнь носит врождённый характер и начинается, когда плод находится в утробе матери. Поэтому беременные должны внимательно относиться к своему здоровью: полноценно питаться, исключить вредные привычки, принимать комплекс витаминов и минералов, влияющих на состояние костей, мышц, суставов. Чаще всего отклонения в развитии суставов наблюдаются у крупных детишек и при тазовом предлежании. Если мама в детстве страдала дисплазией суставов, то велик риск, что дисплазия тазобедренных суставов повторится и у ребёнка.

Основная статья про дисплазию у детей находится здесь.

Дисплазия у взрослых

Запущённая в детстве дисплазия тазобедренного сустава становится причиной тяжёлых форм артроза и получения преждевременной инвалидности. Чаще всего заболевание быстро прогрессирует на фоне гормональных отклонений в период беременности и во время перестройки организма после 50 лет.

Ацетабулярный угол рентген норма. Расшифровки результатов рентгенографии

Рентгенография костей таза проводится рентгенолаборантом. Врач-рентгенолог делает анализ снимка и описывает изменения. Результаты можно получить через 10-15 минут после проведения диагностической процедуры на официальном бланке медучреждения.

Интерпретация снимка зависит от квалификации диагноста, ведь один и тот же результат может иметь особенности трактования. Именно поэтому важно рассказать врачу все жалобы, чтобы он составил правильный анамнез.

Рентгеновский снимок тазобедренного сустава показывает:

• нарушение целостности кости при переломах;
• смещение костной составляющей при вывихах;
• разрастания костной ткани при остеоартрозе;
• артриты;
• истончение и уменьшение костной структуры при остеопорозе;
• затмение при наличии опухолей (доброкачественных и злокачесвтенных);
• врожденные нарушения костных структур, дисплазии.

Также можно рассмотреть стадии на рентгене болезни Пертеса. При наличии этого заболевания очень важно диагностировать етап его развития, ведь первые изменения при правильном лечении являются обратимыми. Следующая стадия – деформация головки бедра (асептический некроз) – необратима. Характерный признак: вторичный перелом головки бедра с возможным неправильным сращиванием (с выступом за край суставной впадины).

В медицине существуют такие травмы, которые может диагностировать только рентген. Перелом шейки бедра на рентгене, например, хорошо видно. Также таким образом устанавливается вид перелома. От вида и смещения будет зависеть характер лечения.

При трактовке снимка у детей, которым не исполнилось 4 месяца, врач описывает ацетабулярный угол вертлужной впадины, которая состоит из хрящей и не создает тени.

Ацетабулярный угол – это линии между трирадиальнми хрящами и крышей вертлужной впадины.

Здоровый тазобедренный сустав на рентгене будет выглядеть одинаково с обеих сторон, без наростов, трещин, сколов, затемнений и образований.

Ацетабулярный угол норма в 3 месяца. УЗИ тазобедренных суставов у грудничков: норма углов

Поскольку наша медицинская система не подразумевает поголовного УЗИ новорожденных на предмет дисплазии тазобедренных суставов у грудничков, родителям следует знать его некоторые признаки:

• Ноги ребенка различны по длине;
• Несимметричность складок на ягодицах малыша;
• Лишняя складка на бедре новорожденного;
• Звук щелчка при сгибании ног ребенка;
• Ноги малыша, согнутые в коленях, невозможно отвести.

При наличии любого из этих признаков следует обязательно показать ребенка ортопеду, который на свое усмотрение выберет метод диагностики и назначит необходимое лечение. Поскольку окостенение хрящевых тканей у новорожденных происходит очень быстро, то промедление в вопросе лечения подобных патологий недопустимо. Без необходимых лечебных процедур такие заболевания как дисплазия или оссификация тазобедренных суставов у грудничков впоследствии могут привести к инвалидности, проблемам с позвоночником и походкой.

Несмотря на то, что УЗИ не является самым точным методом диагностики дисплазии и оссификаций тазобедренных суставов у грудничков, врачи чаще всего прибегают именно к этому методу. Это связано с тем, что рентгенография, при всех ее достоинствах – процедура небезопасная, особенно для грудничков. Вред рентгеновского излучения – это давно известный и неоспоримый научный факт. Если врач считает необходимым проведение рентгенографии, то это обычно очень взвешенное решение, которое принимается уже после проведения УЗИ тазобедренного сустава новорожденного.

Специалисты, проводящие УЗИ тазобедренных суставов и грудничков, в процессе исследования измеряют некоторые геометрические и физиологические параметры тазобедренного сустава:

• Угол α;
• Угол β;
• Костная крыша;
• Конфигурация костной крыши;
• Хрящевой выступ;
• Положение головки бедра в состоянии покоя и во время провокации.

В таблице представлены нормы углов и других характеристик тазобедренного сустава новорожденных, а так же патологические отклонения этих параметров от нормы:

*	Угол α, градусов	Угол β, градусов	Костная крыша	Конфигурация костной крыши	Хрящевой выступ	Головка бедренной кости в состоянии покоя	Головка бедренной кости в состоянии провокации

Не следует использовать представленные здесь данные для самостоятельной постановки диагноза новорожденному ребенку. Профессиональный врач ортопед делает выводы о наличии дисплазии тазобедренного сустава у грудничка не только на основании данных УЗИ. Кроме того, отличные от нормы значения углов альфа и бета могут свидетельствовать о патологической задержке процесса оссификации (процесс формирования костной ткани) суставов ребенка.

В ходе УЗИ тазобедренных суставов у новорожденных, медицинские работники определяют их типы. Классификация предусматривает всего четыре типа тазобедренных суставов у наблюдаемых новорожденных детей.

К данному типу относят так же физиологически незрелые суставы грудничков. Это такие тазобедренные суставы, формирование которых проходит с задержкой развития. При этом сопоставление головки бедра и вертлужной впадины не нарушено. Такое отклонение от нормы не является дисплазией в прямом смысле этого термина, хотя некоторые ортопеды все-таки используют его для постановки диагноза новорожденным.

Тип III К этому типу суставов относят те, которые имеют плоскую, а так же скошенную вертлужную впадину. Это серьезная патология, требующая незамедлительного лечения. Некоторые движения ног могут привести к выпадению головки бедраиз вертлужной впадины. Это связано с тем, что чрезмерно эластичная и подвижная суставная капсула и мягкие связки не в состоянии удерживать головку в суставной впадине. Без неотложного лечения и различных мер профилактики развитие этой патологии приводит к инвалидности ребенка.

Тазобедренный сустав человека – это, пожалуй, самый высоконагруженный элемент опорно-двигательного аппарата. Именно поэтому так необходимо уделять ему самое пристальное внимание с первых дней жизни грудничка. Посещение ортопеда рекомендуется делать не позднее первого месяца жизни ребенка. При своевременном выявлении патологий тазобедренных суставов у малышей, прогноз благоприятного исхода достаточно велик.

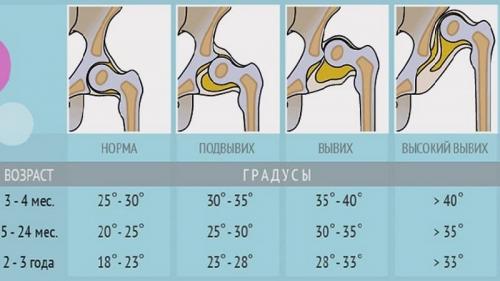

Ацетабулярный индекс, норма в 4 месяца. Что такое ацетабулярные углы

Зачастую у новорожденных и малышей до одного года проявляется ацетабулярная дисплазия тазобедренного сустава. Это излечимый вид патологии опорно-двигательного аппарата, который связан с особенностями строения костной ткани и мускулатуры новорожденного, наследственными факторами и родовым процессом.

Тазобедренный сустав состоит из вертлужной (ацетабулярной) впадины, головки бедренной кости и связок. В норме головка бедренной кости плотно входит в вертлужную впадину.

При дисплазии — нарушении в образовании клеток и тканей в суставе — головка не держится внутри из-за слабости связок и выпадает. Поэтому важно следить за развитием новорожденного в первые 2-3 месяца после рождения.

Ацетабулярный угол, или ацетабулярный индекс — метод измерения деформации тазобедренного сустава, который характеризует угол наклона верхней части вертлужной впадины. Применяется при рентгенологическом обследовании.

Нормальные углы в тазобедренном суставе

Патология встречается у детей до одного года , пока у них развиваются костная, мышечная ткань и связочный аппарат. Связки у малышей крайне эластичны, что позволяет ребенку пройти по родовым путям мамы без последствий для своего организма.

После рождения сустав активно формируется в течение первого года жизни. Неправильное развитие в этот период требует лечения. В 90% случаев патологией страдают именно девочки.

Нормальный ацетабулярный индекс у новорожденного до года составляет не больше 28° . При достижении ребенком одного года и более этот показатель снижается до 22°.

Важно! При правильном определении ацетабулярного индекса у новорожденных в первый месяц жизни удается справиться с дисплазией без последствий для ребенка.

Зависимость углов от возраста

В среднем норма ацетабулярных углов в 3, 4 и 6 месяцы у малышей такая :

• 3 месяца —  25°;
• 4 месяца — 21°;
• 6 месяцев  — 20°.

Не исключаются и индивидуальные особенности строения детского организма : отклонение на 1-2° не критично.

Важно! Наиболее высокий процент патологии встречается у детей, которых туго пеленают, выравнивая ножки.

Отклонения углов от нормы

Наличие патологии у детей связывают с несколькими факторами :

• гормональные изменения мамы при первой беременности: выброс в кровь в большом количестве релаксина;
• наследственность;
• вес ребенка более 3,5 кг: при прохождении по родовым путям давление на суставы будет больше;
• тазовое предлежание плода;
• вредные привычки во время беременности;
• перенесенные заболевания при вынашивании ребенка.

Особенно важно соблюдать правильное питание во время беременности и отказаться от вредных привычек.

Существует несколько видов дисплазий, различающихся по колебаниям индекса :

• больше 5° — диагностируется подвывих, не приводящий к смещению головки бедра;
• больше 10° — вывих, при котором головка бедра немного выходит из ацетабулярной впадины;
• больше 15° — высокий (врожденный) вывих, когда головка бедра полностью выходит из вертлужной впадины.

Признаки, по которым определяют дисплазию :

• асимметричные кожные складки на бедрах и под коленями;
• разная длина ножек у ребенка;
• щелчок при разведении ног в стороны.

Методы проверки углов

Выявляют патологию при УЗИ и рентгене . УЗИ определяет незначительные нарушения в работе сустава. Рентгенологическое обследование дает полную картину конкретного случая, позволяет рассчитать ацетабулярный угол.

В первые два месяца жизни ребенка такое исследование не проводят , так как у малыша бедренная кость еще состоит из хрящевой ткани и на рентгене ее не видно. Поэтому назначают укрепляющий массаж, лечебную гимнастику, свободное пеленание и ношение одноразовых подгузников.

В более серьезной ситуации патологию лечат при помощи :

• специальных ортопедических приспособлений, в которых ножки малыша фиксируют в разведенном положении;
• эластичных шин;
• кокситных повязок;
• хирургического вмешательства.

Заключение

Если вовремя не выявить и не устранить дисплазию, это приведет к формированию неправильной осанки и походки у повзрослевшего ребенка, а в дальнейшем — инвалидности. Диагностированная и успешно вылеченная патология у малыша до одного года не принесет никаких последствий для опорно-двигательного аппарата.

Для предотвращения проблемы регулярно обследуются у ортопеда, используют специальные переноски для детей, автокресла. В них тело малыша занимает правильное положение, не деформируются костная ткань и суставы. Ребенка не пеленают туго, чтобы ноги не соединялись вместе. Периодически выполняют гимнастику, разминая все суставы малышу.

Нормы углов тазобедренных суставов по рентгену. Проведение и расшифровка результатов рентгенологического исследования

По алгоритму для снимка тазобедренного сустава ребенка укладывают в лежачее положение с вытянутыми ножками (допустимо слегка согнуть в колене). При сгибании конечностей в тазобедренных суставах возможно получение ложноположительного результата дисплазии.

Новорожденных на рентгене укладывают в лежачем положении с привидением ног к телу так, чтобы таз плотно прилегал к кассете. Половые органы защищают при помощи свинцового фартука или пластины.

Для полноценной диагностики дисплазии создается несколько снимков при помощи рентгена в разных проекциях, а затем проводится расшифровка полученных данных.

Для достоверной расшифровки рентгена тазобедренных сочленений у ребенка пользуются дополнительными отрезками: Шентона и Кальве.

Под отрезком Шентона понимают продолжение полуокружности вертлужной ямки, проходящей на середину поверхности шейки тазобедренной кости. При латерально-проксимальной дисплазии тазобедренного сустава эта линия прерывается.

Прямая Кальве служит воображаемым соединением наружного участка подвздошной кости и верхнего участка шейки тазобедренного сочленения. При вывихе или подвывихе происходит ее прерывание, что дает возможность заподозрить начало разрушения оболочки сустава и предположить степень патологии.

При необходимости врач использует следующие схемы при рентгенодиагностике дисплазии тазобедренных суставов у грудничков.

Рентгеновские снимки при дисплазии тазобедренного сустава

Вариант Рейнберга: на полученном фото рентгена прочерчиваются несколько прямых: первая проходит вдоль через центры окостенения головок тазобедренного сочленения и верхушки хрящей (У–образной формы), а вторая сверху-вниз расчерчивается через верхнелатеральный выступ вертлужной впадины бедра.

Обязательно проведение срединной крестцовой прямой. Сначала проводится оценка расстояния между второй линией и срединной прямой, затем между ними проводится второстепенная линия по параллельной стороне тела. При врожденном вывихе сустава проксимальный конец бедренной кости расположен выше первой линии и снаружи от второй проведенной прямой. Учитывается, что в норме контур края шейки бедра пересекает нижний контур паховой кости и образует линию Шентона.

Вариант Омбредана: на рентгенологическом отпечатке прочерчивается прямая (слева направо) через середину подвздошной кости к лонному сочленению, а затем сверху–вниз отмеряют прямую на наружный угол вертлужной впадины. Если патологии нет, то после прочерчивания линий в области сочленения формируются четыре квадрата, нижние из которых охватывают сердцевину окостеневших головок тазобедренных костей. Диагностировать подвывих можно, если середина головки тазобедренного сустава перемещается в наружный нижний квадрат, а при вывихе она фиксируется в наружном верхнем.

Изучение рентгенограммы позволяется определить степень тяжести патологии:

• Предвывих (начальная стадия дисплазии тазобедренного сочленения): костная ткань и хрящи тазобедренного сустава недоразвиты, но патологические изменения в связочном аппарате и мышцах отсутствуют;
• Подвывих (второй этап формирования патологии сочленения у детей): нормы показателей углов отклонены до 75°, бедренная головка отделена от суставной впадины. Обязательно лечение с применением консервативных методов лечения;
• Вывих (тяжелая степень дисплазии тазобедренных суставов): кости шейки бедра смещены и повреждена головка тазобедренного сустава, что требует оперативного вмешательства.

Углы при дисплазии тазобедренных суставов норма. Расшифровка рентгенограммы при дисплазии тазобедренного сустава

На рентгенограмме у грудничка большая часть тканей сустава не видна, потому что состоит из хрящевой ткани. Поэтому для облегчения расшифровки применяют схему Хильгенрейнера. Она получила практическое применение благодаря достоверности интерпретации снимка.

Оценка рентгенологических данных по схеме Хильгенрейнера

Для этого на рентгенограмме делают разметку из нескольких линий:

• Вертикальную черту проводят через середину крестца.
• Горизонтальная черта Хильгенрейнера проходит по нижним краям подвздошных костей, которые хорошо визуализируются на рентгеновском снимке. Эти крупные кости образуют впадины для тазобедренных суставов.
• Через верхненаружные края подвздошной кости опускают перпендикуляр – черту Перкина.
• Вдоль краёв вертлужной впадины до горизонтальной черты проводят касательную линию. Образовавшийся угол называют ацетабулярным, или углом наклона крыши вертлужной впадины. По некоторым авторам он носит название угла альфа. В норме у новорождённых угол (α) наклона крыши вертлужной впадины 25–29°.

Возрастная норма угла при рентгене тазобедренных суставов у детей:

• 1 год жизни – у девочек 20°, мальчиков 18,4°;
• в 5-летнем возрасте –

Увеличение угла наклона свидетельствует об отставании окостенения, а это означает степень суставной дисплазии.

В диагностике дисплазии тазобедренного сустава имеет значение показатель h – это расстояние от горизонтальной черты до середины бедра. В норме h=9–12 mm. Уменьшение величины указывает на дисплазию. Кроме того, определяют величину d – расстояние от дна вертлужной впадины до h. На нормальном снимке она 15 мм. Расшифровку снимка делает врач ортопед или рентгенолог.
