Соединения костей плечевого пояса. Кости тазового пояса и их соединение.

Пояс нижней конечности (cingulum membri inferioris) состоит из парной тазовой кости. Тазовая кость, os coxae, относится к плоским костям и выполняет функцию движения (участие в сочленениях с крестцом и бедром), защиты (органов таза) и опоры (перенесение тяжести всей вышележащей части тела на нижние конечности). Последняя функция преобладает, что и определяет сложной строение тазовой кости и слияние ее из трех отдельных костей - подвздошной, os ilium, лобковой, os pubis, и седалищной, os ischii. Сращение этих костей происходит в области наибольшей нагрузки, а именно в области верлужной впадины, являющейся суставной ямкой тазобедренного сустава, в котором и происходит сочленение пояса нижней конечности со свободной нижней конечностью.

Подвздошная кость лежит кверху от вертлужной впадины, лобковая - книзу и кпереди, а седалищная - книзу и кзади. У лиц до 16 лет перечисленные кости отделены друг от друга хрящевыми прослойками, которые у взрослого окостеневают, т.е. синхондроз переходит в синостоз.

Нижний плечевой пояс. Кости плечевого пояса

В состав пояса верхней конечности входят лопатка и ключица.

Лопатка представляет собой плоскую кость треугольной формы, расположенную на задней поверхности туловища. Она имеет три края: верхний, медиальный и латеральный и между ними три угла: латеральный , нижний и верхний. Латеральный угол сильно утолщен и имеет суставную впадину, которая служит для сочленения лопатки с головкой плечевой кости. Прилегающее к впадине суженное место называется шейкой лопатки. Над и под суставной впадиной находятся бугорки — надсуставной и подсуставной. Нижний угол располагается приблизительно на уровне верхнего края восьмого ребра и легко прощупывается под кожей. Верхний угол обращен кнутри и кверху.

Реберная поверхность лопатки обращена к грудной клетке; эта поверхность несколько вогнута и образует подлопаточную ямку. Тыльная поверхность лопатки выпукла и имеет ость, идущую от внутреннего края лопатки к ее наружному углу. Ость делит тыльную поверхность лопатки на две ямки: надостную и подостную, в которых располагаются одноименные мышцы. Ость лопатки легко прощупывается под кожей. Кнаружи она переходит в плечевой отросток лопатки ( акромион ), который располагается над плечевым суставом. Его наружная крайняя точка служит опознавательной точкой при определении ширины плеч. Кроме акромиального лопатка имеет обращенный вперед клювовидный отросток, который служит для прикрепления мышц и связок.

Ключица представляет собой S-образно изогнутую по длинной оси трубчатую кость. Она располагается горизонтально спереди и сверху грудной клетки на границе с шеей, соединяясь медиальным концом — грудинным — с грудиной, а латеральным — акромиальным — с лопаткой. Ключица находится непосредственно под кожей и легко прощупывается на всем своем протяжении. Своей нижней поверхностью она при помощи связок и мышцы прикрепляется к грудной клетке, а связками — к лопатке. Соответственно этому на нижней поверхности ключицы имеются шероховатости в виде бугорка и линии.

Функции плечевого пояса. Плечевой пояс

(angulum membri superioris)

совокупность костей (лопатки и ключицы), соединенных между собой акромиально-ключичным суставом, с грудной клеткой — грудиноключичными суставами и мышцами, удерживающими лопатку, и со свободной верхней конечностью — плечевым суставом. П. п. обеспечивает опору и движения верхней конечности ( рис. 1 ).

Лопатка — парная плоская кость треугольной формы, передней реберной поверхностью прилежит к заднелатеральной стороне трудной клетки на уровне от II до VII ребра. Ее задняя дорсальная поверхность выпуклая, на ней имеется сильно выступающий кзади гребень (ость лопатки), который по направлению к наружному углу лопатки расширяется и заканчивается широким и плоским плечевым отростком — акромионом, имеющим суставную поверхность для сочленения с ключицей. Латеральный угол лопатки утолщен и образует суставную впадину для соединения с головкой плечевой кости. От верхнего края лопатки отходит немного загнутый вверх, кпереди и кнаружи клювовидный отросток. Ключица — длинная S-образно изогнутая трубчатая кость, имеющая грудинный и акромиальный концы; она расположена между ключичной вырезкой грудины и акромионом лопатки, Грудинный конец ключицы и ключичная вырезка грудины образуют грудиноключичный сустав. Сочленяющиеся поверхности его инконгруэнтны и по форме приближаются к плоским или седловидным; между ними располагается суставной диск, устраняющий неровности и способствующий увеличению их конгруэнтности. Срастаясь по периферии с суставной капсулой, он делит суставную полость на две камеры. Укрепляют суставную капсулу передняя и задняя грудиноключичные связки. Верхнезадние поверхности правой и левой ключиц соединяются межключичной связкой. Короткая широкая и очень прочная реберно-ключичная связка связывает нижнюю поверхность грудинного конца ключицы с верхней поверхностью хряща и костной частью I ребра. Из всех костей П. п. со скелетом туловища соединена только ключица, поэтому при ее движениях происходит перемещение соединенной с ней лопатки и всей свободной верхней конечности. Акромиально-ключичный сустав образован сочленением суставной поверхности акромиального конца ключицы с суставной поверхностью акромиона. Обе суставные поверхности слегка изогнуты, и в¹/₃случаев между ними располагается суставной диск. Сверху суставную капсулу укрепляет акромиально-ключичная связка, а все сочленение — расположенная в стороне от сустава мощная клювовидно-ключичная связка. В этом суставе возможны движения также вокруг трех осей, но амплитуда их незначительная, т.к. связки ограничивают подвижность сустава.

Плечевой пояс мышцы. МЫШЦЫ ПОЯСА ВЕРХНИХ КОНЕЧНОСТЕЙ

Мышцы пояса верхних конечностей (плечевого пояса) окружают плечевой сустав спереди, сверху и сзади. Поверхностный слой образован дельтовидной мышцей, глубокий — надостной и подостной, большой и малой круглыми и подлопаточной мышцами.

. Дельтовидная мышца (m. deltoideus) — треугольная толстая выпуклая пластинка, располагающаяся непосредственно под кожей. Эта мышца покрывает плечевой сустав спереди, сверху, сзади и с латеральной стороны, создавая округлость надплечья. Многоперистая дельтовидная мышца начинается коротким сухожилием на переднем крае латеральной трети ключицы, наружном крае акромиона, ости лопатки и, частично, на подостной фасции. Пучки трех частей (соответственно началу), отделенные друг от друга прослойками соединительной ткани, конвергируют в латеральном направлении к наружной стороне плечевой кости и прикрепляются к ее дельтовидной бугристости (см. рис. 303, 304, 305, рис. 306). Поверхностно расположенные пучки дельтовидной мышцы — «мясистые», глубокие — сухожильные. Передний край дельтовидной мышцы граничит с верхним краем большой грудной мышцы. Между этими мышцами имеется узкая, треугольной формы дельтовидно-грудная борозда (sulcus deltoideopectoralis), расширенная возле ключицы. Поддельтовидной мышцей, между глубокой пластинкой одноименной фасции и большим бугорком плечевой кости, расположена поддельтовидная сумка (bursa subdeltoidea), которая примерно в 10% случаев сообщается с полостью плечевого сустава.

Плечевой сустав. Ультразвуковая анатомия плечевого сустава. Профессор В. А. Изранов

Лекция для врачей "Ультразвуковая анатомия плечевого сустава". Лекцию для врачей проводит профессор В. А. Изранов

Дополнительный материал

Анатомия плечевого сустава

Плечевой сустав трехосный, по форме относится к шаровидным суставам. Благодаря тому, что плечевой сустав является наиболее подвижным суставом человеческого тела, рука обладает значительной свободой движения, что обеспечивает полноценное функционирование верхней конечности. Плечевой сустав, articulatio humeri, образован суставной впадиной лопатки, cavitas glenoidalis scapulae, и головкой плечевой кости, caput humeri. Суставные поверхности покрыты гиалиновым хрящом и не соответствуют друг другу. Конгруэнтность суставных поверхностей увеличивается за счет суставной губы, lаbrum glenoidale, которая располагается по краю суставной впадины.

Структурными элементами плечевого сустава являются капсульно-связочный аппарат (капсула сустава, суставная губа, связки капсулы, внесуставные связки), мышечный инсерционный аппарат (мышцы вращающей манжеты плеча (ВМП) и место их прикрепления, сухожилие длинной головки двуглавой мышцы плеча) и скелет (суставная впадина лопатки, головка плечевой кости) (рис. 1).

Рис. 1. Суставная капсула плечевого сустава (Архипов С. В., Кавалерский Г.М., 2009): а – фронтальный срез плечевого сустава: 1 – подакромиальная сумка, 2 – акромион, 3 – верхний отдел капсулы сустава, 4 – сухожилие надостной мышцы, 5 – суставная губа, 6 – суставной хрящ головки плечевой кости, 7 – суставная впадина лопатки, 8 – нижний отдел капсулы сустава (карман Риделя). б – передний отдел капсулы сустава: 1 – сухожилие длинной головки двуглавой мышцы плеча, 2 и 3 – верхняя и средняя суставно-плечевые связки, 4 и 5 – передняя и задняя порции нижней суставно-плечевой связки. в – задний отдел капсулы сустава: 2 – большой бугорок плечевой кости, 3 и 4 – задняя и передняя порции нижней суставно-плечевой связки, 5 – шейка лопатки.

Стабилизирующий эффект суставной поверхности достигается с помощью мышечного напряжения вращательной манжеты плеча, которое создает эффект компрессии впадины (рис. 2).

Стабильность, статическая и динамическая, плечевого сустава зависит от состояния окружающих параартикулярных мягких тканей и внутрисуставных тканей. Статическую стабильность поддерживают суставная капсула, суставно-плечевые связки и суставная губа. Площадь поверхности суставной капсулы приблизительно в 2 раза больше площади головки плечевой кости. Капсула достаточно герметична, поэтому отрицательное внутрисуставное давление может способствовать стабилизации плечевого сустава. Она обхватывает плечевой сустав, приобретая форму цилиндра (в действительности это усеченный конус из-за несоответствия диаметров головки плечевой кости и суставной впадины лопатки), который простирается от основания клювовидного отростка и края суставной впадины лопатки в месте прикрепления суставной губы до дистальной части границы между анатомической шейкой и проксимальной частью диафиза плечевой кости.

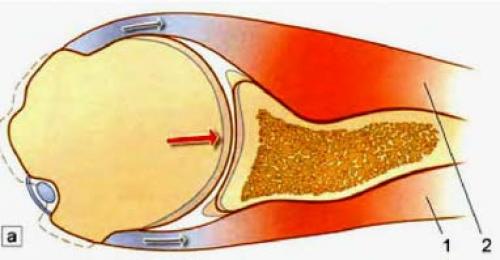

Рис. 2. Костная основа плечевого сустава (Архипов С. В., Кавалерский Г.М., 2009): а – эффект мышечной компрессии в суставной впадине лопатки (указано серыми стрелками): 1 – подлопаточная мышца, 2 – подостная мышца (красная стрелка – направление действия врашательной манжеты плеча и центрации головки плечевой кости в суставной впадине)

Суставная губа способствует стабилизации плечевого сустава благодаря увеличению его контактной поверхности и действует как переносящая нагрузку структура, защищающая костные края суставной впадины, улучшая скольжение головки плечевой кости. Стабилизирующее действие суставной губы также связано с ее вакуумным эффектом: она обхватывает головку плечевой кости подобно присоске.

За счет отрицательного давления, возникающего в промежутке между суставной впадиной лопатки и головкой плечевой кости, последняя может легко вращаться в физиологических пределах, противодействуя переднезаднему и верхненижнему смещениям (рис. 3).

Суставно-плечевые (плечелопаточные) связки (верхняя, средняя и нижняя) представляют собой утолщение передней части суставной капсулы в виде трех продольных пучков (рис. 4 и 5).

Плечевой пояс, что входит. Плечевой пояс.

На грудную клетку сверху одеты кости плечевого пояса, состоящего из двух ключиц и двух лопаток. Плечевой пояс служит опорой для верхних конечностей.

Ключица представляет собой кость длинной формы, расположенную обычно в горизонтальном направлении и идущую от грудины к плечевому отростку лопатки. Она имеет форму, что позволяет эту форму сравнивать при рассмотрении сверху с латинской буквой S – два изгиба, один выпуклостью вперед – около грудины. Длина ключицы равна длине грудины без

А Б

Рис. 26. Кости пояса верхней конечности:

А – правая лопатка (вид сзади), Б – правая лопатка (вид спереди), В – правая ключица (вид снизу):

1 – реберная поверхность, 2 – подлопаточная ямка, 3 – тыльная поверхность, 4 – ость лопатки, 5 – надостная ямка, 6 – подостная ямка, 7 – акромиальный (плечевой) отросток, 8 – внутренний край лопатки, 9 – наружный край лопатки, 10 – верхний край лопатки, 11 – нижний угол лопатки, 12 – наружный угол лопатки, 13 – верхний угол лопатки, 14 – суставная впадина, 15 – клювовидный отросток, 16 – грудинный конец, 17 – грудинная суставная поверхность, 18 – тело грудины, 19 – акромиальный конец, 20 – акромиальная суставная поверхность.

ее мечевидного отростка. Меньшая изогнутость ключицы наблюдается чаще у женщин. Грудинный (стернальный) конец ключицы толстый, снабжен седловидной суставной поверхностью, а плечевой (акромиальный) – плоский и он наиболее подвижен. Пластическое значение ключицы очень велико. Она заметно выступает под кожей, особенно при движении плечевого пояса вперед и вверх, когда ключица занимает несколько приподнятое положение. Если это положение удерживается постоянно, то говорят о приподнятых плечах, а если ключица имеет наклон вниз в наружном направлении, то говорят о покатых плечах.

Функциональное значение ключицы состоит в том, что она в значительной степени выдвигает плечевой сустав кнаружи , держит его на некотором расстоянии от грудной клетки и тем способствует большему размаху в движении верхних конечностей.

Лопатка является более крупной и более важной в функциональном отношении костью, чем ключица, т.к. принимает участие в строении такого крупного сустава, как плечевой. Она лежит между II и III ребром сверху и VII и VIII – внизу. Благодаря своему поверхностному положению в области спины, лопатка оказывает значительное влияние на форму туловища, именно его грудного отдела. Лопатка представляет собой плоскую кость, имеющую две поверхности, три угла, три края и по своей форме напоминает треугольник. Одна поверхность лопатки обращена вперед и носит название реберной , а другая – назад и называется тыльной. Тыльная поверхность лопатки имеет хорошо выраженную ость, которая подразделяет эту поверхность на две ямки: надостную и подостную. Продолжением ости лопатки в наружную сторону является ее плечевой отросток , именуемый акромионом. Наружный угол лопатки имеет суставную впадину , которая участвует в образовании плечевого сустава. К этой впадине примыкает суженная часть лопатки, ее шейка . От верхнего края лопатки в наружном направлении несколько вперед и вниз отходит ее клювовидный отросток.

Соединение костей верхних конечностей таблица. Суставы верхних конечностей: виды суставных сочленений, особенности их строения и функций

В процессе эволюции строение верхних конечностей человека менялось, благодаря этому руки могут выполнять ряд сложных движений и выдерживать достаточно сильные нагрузки.

Скелет человека подвергся массе изменений в процессе эволюции. В том числе изменялось расположение и строение суставных сочленений, что позволило обрести им новые функции. Рассмотрим подробнее суставы верхних конечностей, таблица поможет разобраться в этом вопросе.

Строение и функции

Каждый врач-ортопед обязан в подробностях знать особенности строения опорно-двигательного аппарата человека, в частности, расположение и функционирование суставных сочленений. Очень подробно описывает строение скелета руководство по мануальной терапии суставов конечностей.

Верхние конечности, благодаря, своему строению, способны поддерживать такие функции:

сгибание и разгибание рук;
приводяще-отводящие движения;
движения вверх и вниз;
вращения;
хватательная;
мелкая моторика пальцев.

Скелет верхних конечностей состоит из двух частей: плечевой пояс и свободная часть. Рассмотрим их более подробно.

Таблица: Сочленения руки

Плечевой пояс

Как и суставы тазовой конечности, плечевой пояс является менее подвижным. Его основная функция заключается в соединении костей верхнего скелета между собой и обеспечение гибкости и мобильности туловища в целом.

Он включает такие сочленения:

грудинно-ключичный;
акромиально-ключичный.

Грудинно-ключичный

Грудинно-ключичный сустав образуется в области соединения ключичного углубления грудины с соответствующим концом ключицы.

Стабильность ему придают 3 группы связок:

грудинно-ключичные передняя и задняя;
реберно-ключичная;
межключичная.

Имеет седловидную форму, но благодаря наличию хрящевого диска способен выполнять разнообразные движения с небольшой амплитудой по всем направлениям.

Акромиально-ключичный

Акромиально-ключичный сустав формируется из акромиона лопатки и ключицы. Он располагается над плечевым соединением, имеет эллипсоидную форму. Движения сильно ограничены и преимущественно повторяют изменения в грудинно-ключичном сочленении.

Стабильность соединения обеспечивается благодаря лопаточным и собственным связкам сочления:

клювовидно-ключичная;
акромиально-ключичная;
лопаточные поперечные верхние и нижние.

Свободная конечность

В отдельную категорию классифицируются суставы свободной конечности. Они обладают большей мобильностью, многие из них имеют сложную структуру.

В эту группу входят следующие сочленения:

плечевое;
локтевое;
предплечья;
лучезапястное;
мелкие суставы кисти.

Плечевой

Плечевой сустав относится к группе шаровидных, благодаря чему он позволяет совершать большое количество разнообразных движений рукой во всех направлениях. Такая особенность также обусловлена его строением, цена которого – большая вероятность вывиха.

Элементы сочленения являются инконгруентными, головка плечевой кости входит в лопаточную впадину лишь на 25 — 30%. Чтобы сохранить стабильность сочленения, по краям впадины имеются костно-хрящевые отростки, так называемая суставная губа.

Также фиксацию обеспечивают плотные связки (клювоакромиальная и клювоплечевая) и сухожилия, идущие от двуглавой плечевой мышцы. Они формируют относительно свободную суставную сумку. Плечевой отросток ограничивает амплитуду отведения конечности, тем самым являясь защитой от травм.

Локтевой

Локтевой сустав соединяет плечевую кость с предплечьем.

Он состоит из трех простых сочленений, отличающихся по форме и принципу движения:

плечелоктевой сустав – блоковидный;
лучелоктевой проксимальный – цилиндрический;
плечелучевой – шаровидный.

Все три элемента образуют единый локтевой сустав, объединенный общей капсулой. Его укрепляют квадратная и локтевая и лучевая коллатеральные связки. Благодаря сложному строению рука может совершать большой спектр движений. При этом существуют защитные механизмы против травм, например, упор в плечевую кость и натяжение связок при переразгибанию конечности.

Суставы предплечья

Эта группа сочленений включает костные соединения на участке предплечья.

Они разделены на 2 типа:

Прерывистые. Представляют собой соединения костей с промежуточным суставным диском. Сюда относятся дистальный и проксимальный лучелоктевые сочленения. Головка локтевой кости входит в выемку в лучевой кости. Оба сочленения образуют цилиндрический вращательный сустав.
Непрерывистые. По своей сути это лишь соединительная перегородка между лучевой и локтевой костью, обеспечивающая их фиксацию. Она состоит из фиброзной ткани и имеет вид пластинки.

Лучезапястный

Лучезапястный сустав является одним из наиболее сложных по строению. К лучевой кости примыкают ладьевидная, трехгранная и полулунная кости, формирующие запястье. Сочленение имеет эллипсоидную форму, что делает его двуосным.

Локтевая кость обособлена от сочленения хрящевым диском треугольной формы. Капсула лучезапястного сустава отличается небольшой толщиной, но его стабильность и прочность поддерживается значительным количеством связок: окольными, тыльными и вспомогательными ладонными.

Кости верхней конечности

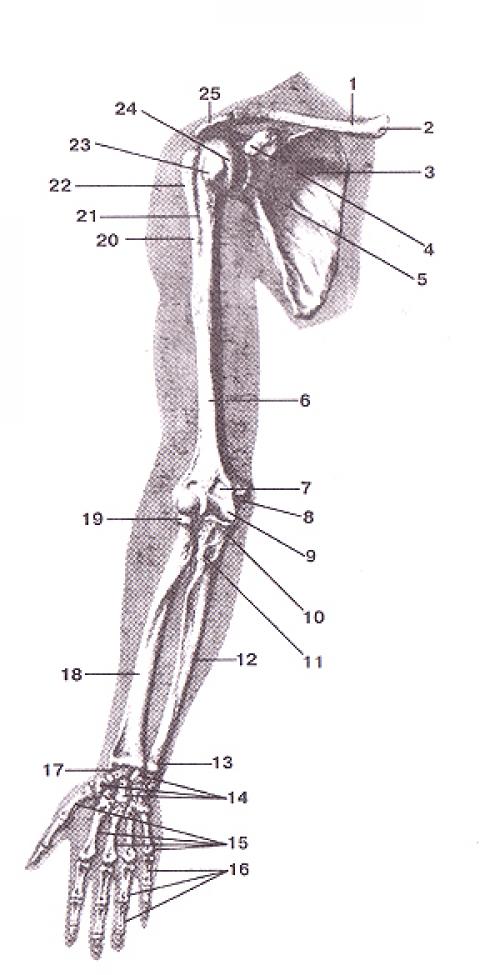

Скелет (кости) верхней конечности. Вид спереди. 1-ключица; 2-грудинный конец ключицы; 3-лопатка; 4-клюво-видный отросток лопатки; 5-суставная впадина лопатки; 6-пле-чевая кость; 7-венечная ямка плечевой кости; 8-медиальный над-мыщелок; 9-блок плечевой кости; 10-венечный отросток; 11-бугристость локтевой кости; 12-локтевая кость; 13-головка локтевой кости; 14-кости запястья; 15-I-V пястные кости; 16-фа-ланги пальцев; 17-шиловидный отросток лучевой кости; 18-луче-вая кость; 19-головка лучевой кости; 20-гребень большого бугорка; 21-межбугорковая борозда; 22-большой бугорок; 23-малый бугорок; 24-головка плечевой кости; 25-акромион.

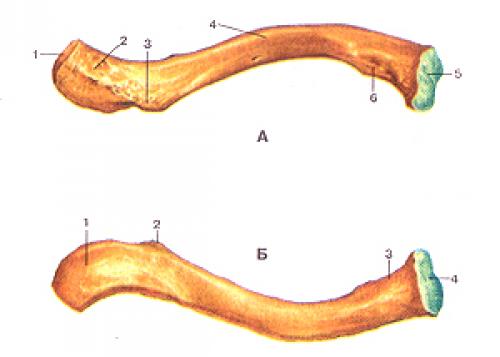

Ключица (clavicula).
А—вид снизу; Б-вид сверху.
А: 1-акромиальная суставная поверхность; 2-акромиальный конец; 3-конусовидный бугорок; 4-тело ключицы; 5-грудинный конец; 6-вдавление реберно-ключичной связки. Б: 1-акромиальный коней; 2-конусовидный бугорок; 3-грудин-ный конец; 4-фудинная суставная поверхность.

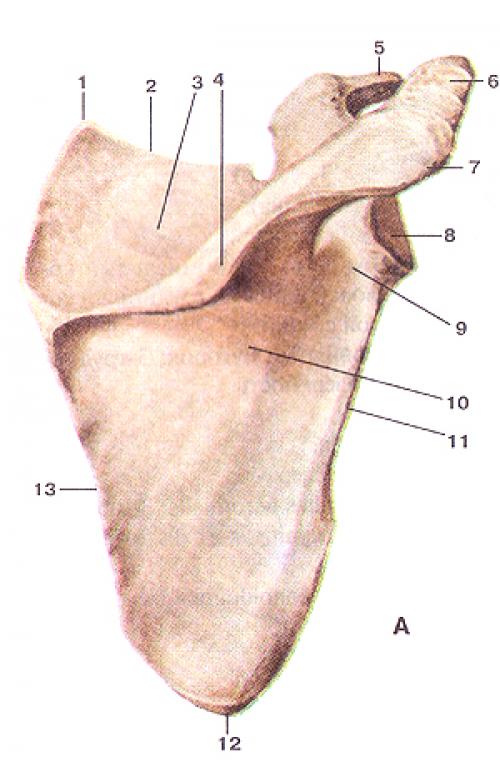

Лопатка (scapula). А-вид сзади. А: 1-верхний угол лопатки; 2-верхний край. 3-надостная ямка; 4-ость лопатки; 5-клювовидный отросток; 6-акромион; 7-угол акромиона; 8-суставная впадина (латеральный угол лопатки); 9-шейка лопатки; 10-подостная ямка; 11-латеральный край; 12-нижний угол; 13-медиальный край лопатки.

Б—вид спереди.
Б: l-margo medialis; 2-facics posterior; 3-angulus inferior; 4-margo lateralis; 5-collum scapulae; 6-cavitas1
glenoidalis (angulus lateralis); 7-processus coracoideus; 8-acromion; 9-incisura scapulae; 10-margo superior; 11-angulus superior.

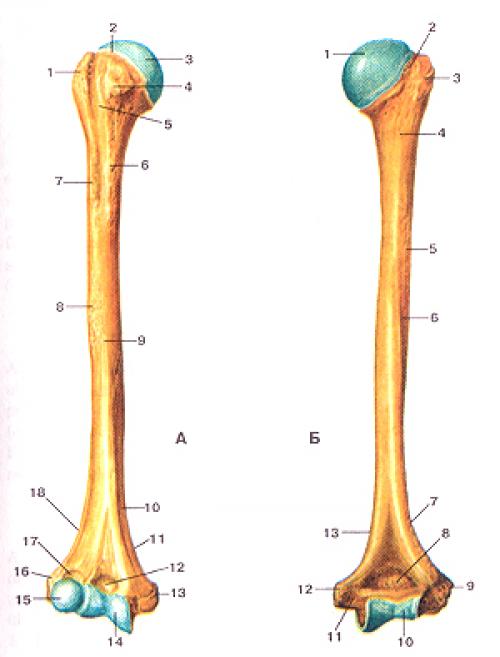

Плечевая кость (humerus).
А-вид спереди; Б-вид сзади.
Л: 1-большой бугорок; 2-анатомическая шейка; 3-головка плечевой кости; 4-малый бугорок; 5-межбугорковая борозда; 6-гребень малого бугорка; 7-грсбепь большого бугорка; 8-дельтовидная бугристость; 9-тело плечевой кости; 10-иередне-медиальная поверхность; 11-медиальный край; 12-венечная ямка; 13-медиаль-мый надмыщелок; 14-блок плечевой кости; 15-головка мыщелка плечевой кости; 16-латеральный надмышелок; 17-лучевая ямка; 18-иередне-латералькая поверхность.
В: 1-головка плечевой кости; 2-анатомическая шейка; 3-большой бугорок; 4-хирургическая шейка; 5-дельтовидная бугристость; 6-борозда лучевого нерва; 7-латеральный край; 8-ямка локтевого отростка; 9-латеральный надмыщелок; 10-блок плечевой кости; 11-борозда локтевою нерва; 12-медиальннй надмыщелок; 13-ме-диальный край плечевой кости.

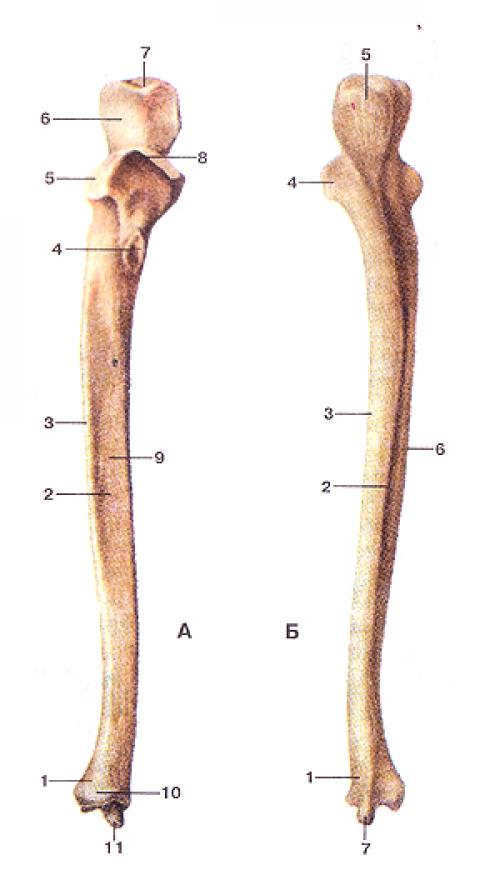

Локтевая кость (ulna).
А—вид спереди; Б—вид сзади.
А: 1-головка локтевой кости; 2-тело локтевой кости; 3-межкост-ный край; 4-бугристость локтевой кости; 5-лучевая вырезка; 6-блоковидная вырезка; 7-локтевой отросток; 8-венечный отросток; 9-передняя поверхность локтевой кости; 10-суставная окружность (головки локтевой кости); 1!-шиловидный отросток. Б: 1-головка локтевой кости; 2-тело локтевой кости; 3-медиаль-ная поверхность; 4-венечный отросток; 5-локтевой отросток; 6-межкостный край.
Лучевая кость (radius).
А-вид спереди; Б-вид сзади.
А: 1-запястная суставная поверхность; 2-шиловидвый отросток; 3-тело лучевой кости; 4-передняя поверхность; 5-буфистость лучевой кости; 6-шейка лучевой кости; 7-суставная окружность; 8-головка лучевой кости; 9-межкостный край. Б: 1-суставная окружность (лучевой кости), 2-шейка лучевой кости; 3-тело лучевой кости; 4-межкостный край; 5-задняя поверхность; 6-борозда сухожилия мышцы-длинного разгибателя большого пальца кисти; 7-борозда мыишы-лучевого разгибателя кисти; 8-шиловидный отросток; 9-локтевая вырезка; 10-борозда мышц - разгибателей пальцев.

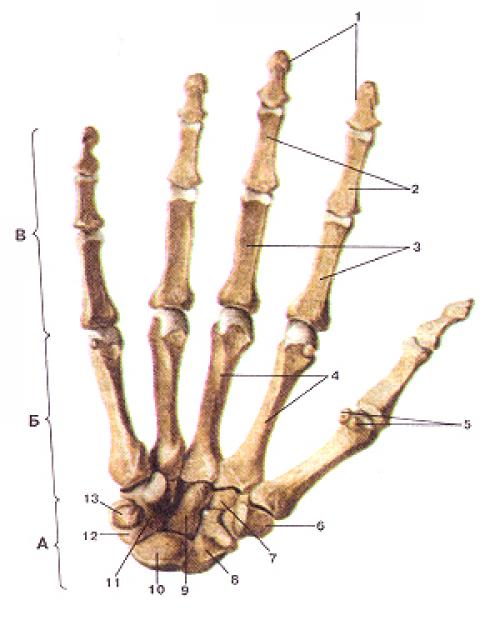

Кости кисти (ossa manus), правой. Ладонная сторона. А—кости запястья, Б—пястные кости, В—кости пальцев (фаланги). 1-дистальные (ногтевые) фаланги; 2-средние фаланги; 3-прокси-мальные фаланги; 4-пястные кости; 5-сесамовидные кости; 6-кость—трапеция; 7-трапециевидная кость; 8-ладьевидная кость; 9-головчатая кость; 10-полулунная кость; 11-крючковид-ная кость; 12-трехгранная кость; 13-гороховидная кость.
